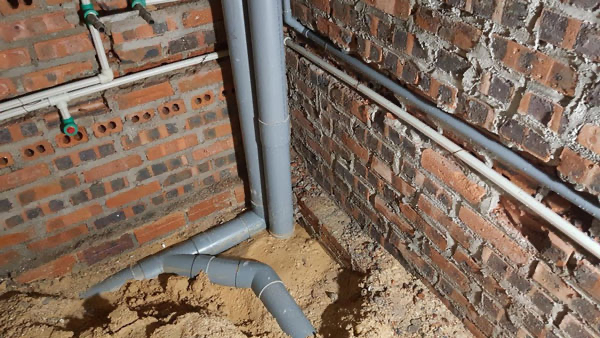

Đi ống nước âm tường cho Smart home: Tiêu chuẩn thiết kế M&E tương thích công nghệ tự động hóa

Khi xây dựng một ngôi nhà thông minh (Smart home), hầu hết sự chú ý thường đổ dồn vào hệ thống chiếu sáng, rèm cửa hay camera an ninh, trong khi mạng lưới cấp thoát nước lại bị xem nhẹ và thi công theo lối mòn truyền thống. Thực tế, hệ thống thủy lực chính là “mạch máu” quyết định sự tiện nghi và độ an toàn của toàn bộ công trình tự động hóa. Nếu hạ tầng phần thô không được quy hoạch đúng cách, các thiết bị ngoại vi đắt tiền sẽ không thể tích hợp hoặc liên tục báo lỗi. Tại Tiếp Lan, qua kinh nghiệm tư vấn vật tư cho hàng loạt dự án biệt thự công nghệ cao, chúng tôi nhận thấy việc cập nhật tiêu chuẩn thi công là yếu tố sống còn. Bài viết này sẽ cung cấp kim chỉ nam kỹ thuật về cách đi ống nước âm tường cho Smart home, giúp bạn thiết lập một nền tảng cơ điện sẵn sàng cho kỷ nguyên Internet of Things (IoT).

Thiết kế không gian cho van điện từ: Lưu ý số 1 khi đi ống nước âm tường cho Smart home

Khác biệt lớn nhất giữa hệ thống nước truyền thống và nhà thông minh là phương thức đóng/mở. Thay vì dùng tay vặn các van bi bằng đồng, hệ thống IoT sử dụng Van điện từ (Solenoid Valve) được điều khiển qua sóng Wi-Fi hoặc Zigbee.

Đặc tính cơ khí của các thiết bị này buộc kỹ sư M&E phải thay đổi hoàn toàn cách đi ống nước âm tường cho Smart home:

• Quy hoạch Hộp kỹ thuật (Access Panel) mở rộng: Cụm điều khiển (cuộn hút) của van điện từ có kích thước lớn hơn van cơ rất nhiều. Tại các điểm chốt chặn cấp nước tổng, khu vực chia nhánh tưới cây hay bồn tắm massage, thợ thi công phải tạo ra các không gian âm tường rộng gấp 3 lần bình thường để dễ dàng lắp đặt và tản nhiệt cho van.

• Tích hợp ống luồn cáp điện chờ: Van tự động cần nguồn điện liên tục (thường là điện áp thấp 12V/24V DC để an toàn). Song song với trục ống nước chính, bắt buộc phải chôn sẵn các đường ống nhựa luồn cáp chống cháy để cấp nguồn và tín hiệu đến đúng tọa độ của từng chiếc van.

• Mạch vòng dự phòng (Bypass Loop): Đây là tiêu chuẩn bắt buộc. Khi cúp điện đột xuất hoặc van thông minh bị lỗi bo mạch, hệ thống sẽ bị tê liệt. Một đường ống rẽ nhánh song song sử dụng van cơ gạt tay sẽ giúp bạn khôi phục nguồn nước sinh hoạt lập tức trong lúc chờ kỹ thuật viên đến bảo trì.

Đi ống nước âm tường cho Smart home tương thích hoàn hảo với cảm biến rò rỉ

Khả năng tự động phát hiện rò rỉ, vỡ ống và ra lệnh đóng van tổng trong tích tắc là tính năng đáng giá hàng đầu của một ngôi nhà thông minh, giúp bảo vệ sàn gỗ và các thiết bị điện tử đắt tiền.

Tuy nhiên, để cảm biến nước (Water Leak Sensor) hoạt động chính xác và không gây phiền toái, việc đi ống nước âm tường cho Smart home phải cực kỳ khoa học:

• Kiểm soát hiện tượng ngưng tụ (Sweating): Cảm biến thường được đặt sát mặt sàn nhà tắm hoặc dưới gầm tủ bếp. Nếu đường ống cấp nước lạnh âm tường không được thi công kín hoặc bọc bảo ôn, sự chênh lệch nhiệt độ sẽ làm ống “đổ mồ hôi”. Những giọt nước ngưng tụ này rơi xuống mặt sàn sẽ kích hoạt báo động giả (False alarm), khiến ngôi nhà tự động cúp nước oan uổng.

• Độ dốc thoát nước định hướng: Ở khu vực đặt máy giặt hoặc chậu rửa, đường ống thoát sàn PVC-U nằm ngang phải được thi công với độ dốc chuẩn 2% nghiêng thẳng về vị trí phễu thu. Điều này đảm bảo khi có nước tràn, dòng chảy sẽ hướng ngay đến vị trí đặt cảm biến, rút ngắn tối đa thời gian trễ của hệ thống cảnh báo.

Xử lý xung kích thủy lực: Tiêu chuẩn đi ống nước âm tường cho Smart home chống búa nước

Van điện từ của máy giặt thông minh, máy rửa bát hay hệ thống tưới tự động có tốc độ đóng sập dòng chảy cực nhanh (thường chỉ mất 0.1 giây). Sự phanh gấp của khối lượng nước lớn đang di chuyển sẽ tạo ra một sóng xung kích dội ngược lại vào vách tường.

Hiện tượng búa nước (Water Hammer) này sẽ làm rạn nứt các mối dán keo PVC-U nếu bạn đi ống nước âm tường cho Smart home sai kỹ thuật:

• Lắp đặt thiết bị giảm chấn: Bắt buộc phải gắn Thiết bị chống búa nước (Water Hammer Arrestor) hình trụ đứng tại các vị trí rẽ nhánh gần nhất với thiết bị sử dụng nước tự động.

• Tối ưu phụ kiện chuyển hướng: Ưu tiên sử dụng phụ kiện Lơi 45 độ thay vì Cút góc vuông 90 độ tại các điểm chuyển hướng dòng chảy. Quỹ đạo cong mềm mại sẽ giúp triệt tiêu phản lực thủy động học, kết hợp với các đai treo lót cao su neo chặt vào trần bê tông để triệt tiêu hoàn toàn tiếng ồn “bùm bùm” trong hộp kỹ thuật.

Phân nhánh mạng lưới độc lập khi đi ống nước âm tường cho Smart home và sân vườn

Một ngôi nhà thông minh thường bao gồm cả kịch bản chăm sóc cảnh quan ngoại thất tự động. Sự xung đột áp suất sẽ xảy ra nếu bạn không tách bạch mạng lưới.

• Nếu hệ thống Smart home đột ngột kích hoạt máy bơm tưới lan ngoài vườn đúng lúc bạn đang sử dụng vòi sen tắm, áp lực nước trong nhà sẽ bị tụt giảm nghiêm trọng, gây ra tình trạng nước nóng lạnh thất thường.

• Nguyên lý chia trục độc lập: Ngay từ sau bồn chứa trên mái hoặc sau cụm bơm tăng áp biến tần, bạn phải dùng ngã ba chữ Y chia hệ thống thành 2 tuyến ống hoàn toàn tách biệt. Một tuyến chuyên biệt đi vào trong nhà phục vụ sinh hoạt, một tuyến đi ra ngoài trời phục vụ tưới tiêu. Bộ não trung tâm sẽ dễ dàng kiểm soát lưu lượng trên từng tuyến mà không ảnh hưởng đến trải nghiệm sống cốt lõi của gia chủ.

Một hệ thống nhà thông minh chỉ thực sự hoàn hảo khi nền móng vật lý của nó được thiết kế đồng bộ với tư duy tự động hóa. Việc đầu tư và quy hoạch bài bản mạng lưới ống nhựa ngay từ phần thô chính là chìa khóa để tận hưởng trọn vẹn tiện nghi công nghệ.

Để nhận bản vẽ kỹ thuật chi tiết về sơ đồ bố trí van tự động và báo giá vật tư cơ điện với mức chiết khấu tốt nhất, vui lòng liên hệ Tiếp Lan – Nhà phân phối chính thức Nhựa Tiền Phong.
